石墨铝基固态均温板：好用又实在的新散热件

石墨铝基复合固态均温板是一种新的高效散热零件。

它用铝做基底，铝能提供结构支撑，还有基本的导热能力。同时，它里面复合了石墨芯料，石墨的层状结构很好，在自身平面内导热特别快，能发挥这个优势。

和传统的相变均温板不一样，这种均温板是固态结构设计，里面没有液体工质，靠这种固态结构就能让热量快速传导，还能让热量分布更均匀。

它把铝容易加工的特点、石墨导热性强的特点，还有固态结构稳定的特点结合到了一起。从性能和定位来说，它介于传统的金属散热件和石墨复合散热材料之间，是一种中端但效率挺高的散热办法。

均温板是干啥的？

均温板其实就是个专门用来快速散热、让热量分布更均匀的零件。

你可以把它想成一个 “热量搬运工”。比如电脑、手机里的芯片工作时会发烫，热量容易堆在一小块地方，温度太高就会影响设备性能。这时候均温板就派上用场了，它能把聚集的热量快速吸进来，然后均匀地散开，再通过散热器、风扇这些把热量排出去，让设备里的零件保持在合适的温度，不会因为过热出问题。

简单说，它的作用就是让热量 “流动起来”，避免局部温度太高，保证设备稳定工作。

石墨铝基三明治结构

石墨铝基三明治结构，听名字就知道，它的构造和三明治很像，是 “两层铝夹一层石墨” 的样子。

最外面的两层是铝材料，铝的好处不少，它能让整个结构更结实，不容易变形，而且加工起来也方便，想做成各种形状都比较容易。中间夹着的那一层是石墨，不管是天然石墨还是人工石墨都行，石墨的本事在于导热特别快，尤其是在它自身的平面方向上，热量能跑得又快又顺畅。

这种 “三明治” 组合起来，就把铝的稳固性、易加工性和石墨的高导热性都利用起来了。热量碰到它的时候，中间的石墨能快速把热量散开，再通过两边的铝传递出去，散热效果很好，而且整体结构稳定，用着也靠谱。

常规石墨铝复合均温板的厚度为 2mm，其核心的石墨铝芯依据传导系数的差异可划分为三个档次，分别为 500、800 和 1100（单位：W/(m・K)）。这三个不同传导系数的档次，为均温板在散热性能上提供了梯度化的选择，能够满足不同场景下对热量传导效率的差异化需求，例如在电子设备散热、工业温控等领域，可根据具体的散热负荷和空间限制，针对性地选用适配的石墨铝芯档次，以实现高效的均温与散热效果。

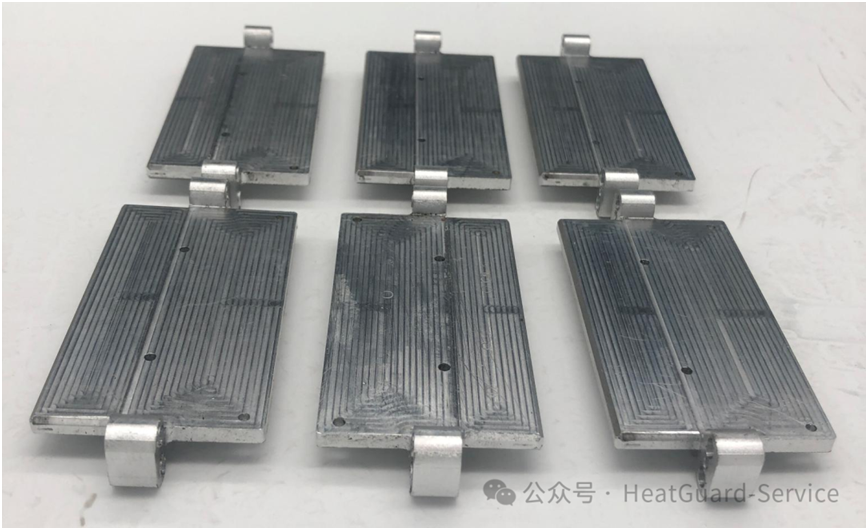

图1 石墨铝基三明治结构图（上层铝料  中间 石墨芯 下层铝料）

除了三明治结构，还有种更简单经济的结构，就是一层铝加一层石墨。

这种结构用起来很实在，成本不高，主要是装在散热器的焊接在翅片上。铝能提供一定的结构支撑，石墨则负责高效传导热量，两者搭配着让翅片的散热效果更好，用在这类地方特别合适。
